曲線封邊機調整與設置說明書

本機設計用于對木質板材進行封邊、修邊作業。機器由封邊機、修邊機和真空吸盤轉臂機構組成。
一、機器安裝完畢后，應清除機器各部位的油污、雜物、灰塵。檢查各轉動及移動位置是否準確，運轉是否靈活。確保一切正常后方可試機運行。
二、根據板材封邊要求將封邊帶按圖示穿插到送帶輥處，具體操作步驟如下：
1、使封邊帶外側通過導入軸承（如圖所示，封邊帶外側接觸到導入軸承）；
2、松開計數擠壓輥可調手柄，將封邊帶插入到計數輥與橡膠擠壓輥之間，用力推動橡膠擠壓輥將封邊帶夾緊，然后固定鎖緊；
3、按住夾帶氣缸釋放閥按鈕，將封邊帶插入到夾帶塊之間，并拖至送帶輥處；
4、按住夾帶氣缸釋放閥按鈕，將封邊帶插入到送帶輥處；
5、松開封邊帶導向限位鎖緊把手，通過調整封邊帶限位固定板和縱橫向限位立柱的高低和角度，使封邊帶外側接觸到導入軸承，使封邊帶頂端接觸到高度限位桿，然后將其固定鎖緊。
6、啟動送帶機構，查看封邊帶傳送是否正常穩定；

7、啟動封邊帶切斷機構，查看封邊帶的剪切狀況。

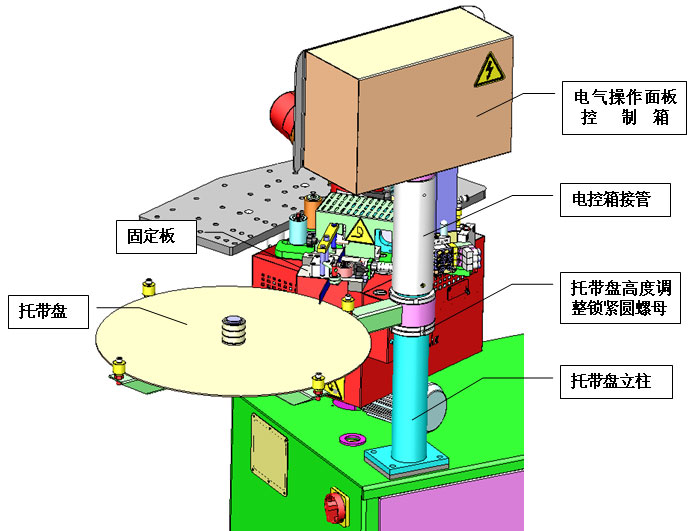

三、按圖示以固定板頂面為基準面來調整托帶盤，使其與固定板成一個水平面，確保封邊帶工作過程水平順暢地導入到封邊機體內。

四、根據封邊帶的厚度按圖示調整好涂膠壓帶機構，具體操作步驟如下：
1、通過調整“涂膠壓帶板彈性轉臂鎖緊手柄”，使封邊帶接觸涂膠壓帶板和涂膠軸，然后鎖緊固定；
2、通過調整“涂膠壓帶板彈性可調手柄”，使封邊帶在封邊漲拉過程中始終與涂膠壓帶板和涂膠軸保持良好地彈性接觸，確保封邊帶涂膠均勻；
3、通過調整“封邊帶離刀片”的角度，使封邊帶導向封邊輥；
4、通過調整“封邊帶高度限位桿”，使封邊帶頂部與高度限位桿底部接觸，防止封邊帶翹起偏離封邊輥；

5、通過調整“封邊帶高度限位調整螺母”，使封邊帶正好卡在“封邊帶底部托套”與“封邊帶高度限位調整螺母”之間，確保板材封邊過程中均勻一致。

五、根據板材厚度手動調整板材自動送料封邊機構，具體操作步驟如下：
1、通過調整“送料滾輪高度可調手柄”使送料滾輪在自動封邊過程中通過壓板氣缸作用牢靠壓實板材，防止出現打滑現象。

2、通過調整“送料滾輪角度可調手柄”使板材在封邊過程中自動貼靠封邊帶并與封邊輥壓實滾壓。

六、根據封邊帶和板材的材料類型按圖示調整好涂于封邊帶上的膠量，具體操作步驟如下：

往左旋轉膠門調節手柄 封邊帶涂膠量加厚，往右旋轉膠門調節手柄 封邊帶涂膠量減薄。

七、上下修邊刀高度調整：根據板材高度調整上下修邊刀的高度。
八、封邊帶側面修整調整：根據生產要求調整R弧
