封邊機控制面板說明及注意事項

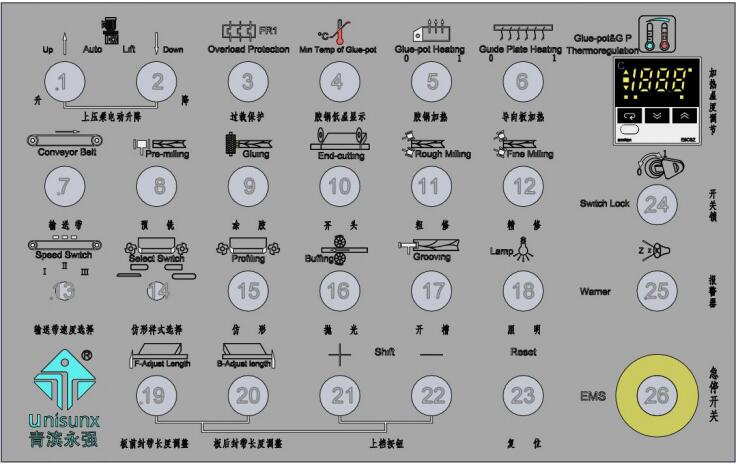

下圖為控制面板常用按鍵示范圖
下表為上圖按鈕說明
|
序號
|
功能
|
序號
|
功能
|
|
1
|
電動升降-上升按鈕
|
14
|
仿形跟蹤樣式選擇
|
|
2
|
電動升降-下升按鈕
|
15
|
仿形跟蹤馬達開啟
|
|
3
|
拋光過載指示
|
16
|
拋光馬達開啟
|
|
4
|
低溫指示
|
17
|
開槽馬達開啟
|
|
5
|
膠鍋加熱
|
18
|
照明電源開啟
|
|
6
|
輔助加熱
|
19
|
板前封帶長度調整
|
|
7
|
輸送帶馬達開啟
|
20
|
板后封帶長度調整
|
|
8
|
預銑馬達開啟
|
21
|
預留長度增加
|
|
9
|
涂膠馬達開啟
|
22
|
預留長度減少
|
|
10
|
齊頭馬達開啟
|
23
|
復位按鈕
|
|
11
|
粗修馬達開啟
|
24
|
總電源開啟
|
|
12
|
精修馬達開啟
|
25
|
故障鳴笛
|
|
13
|
輸送帶速度選擇
|
26
|
緊急制動
|
注意事項：切斷控制電壓后6秒才可以重新接通。
1、釋放緊急制動按鍵，確認緊急制動的原因
向右旋轉急停開關，按下復位按鈕，報警停止，恢復正常操作
小心：選定的組件將自動運轉。
2、開啟關閉組件
開啟
電源開

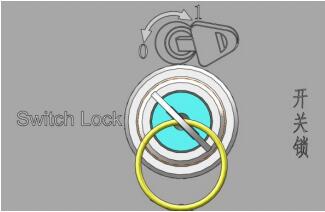

旋轉開關
3、輸入單位
輸入單位用于輸入和顯示數字化文件
下列幾點可以更改
溫度
指示燈
自整定指示燈(AT) （綠）工作時點亮
控制輸出指示燈（綠）控制輸出工作時點亮
報警輸出指示燈(AL1、AL2)（紅）
AL1第報警輸出時點亮
AL2第二報警輸出時點亮
移位鍵
在參數設定狀態下，做移位鍵
減數鍵
在參數設定狀態下，做減數鍵
加數鍵
在參數設定狀態下，做加數鍵

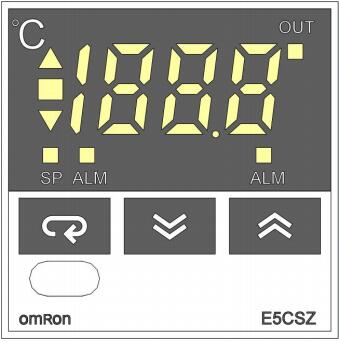

測量值顯示器（紅）
顯示測量值、顯示參數名稱、控制回路異常表示
設定值顯示器（綠）
顯示設定值、顯示參數內容、控制回路異常表示
功能鍵SET
按SET鍵PV顯示”SU”，可用其余三鍵修改，按SET鍵確認并返回至正常顯示，按SET鍵3秒即叫進入?yún)?shù)層。
