本款機器專業用于各種異形曲線板材的封邊，有效的解決了定制家具、辦公家具等異形封邊技術難題。在引進意大利先進技術的基礎上進行創新，開發出性能更穩定的本款機器，得到國內外客戶的廣泛認可。
一、核心配置

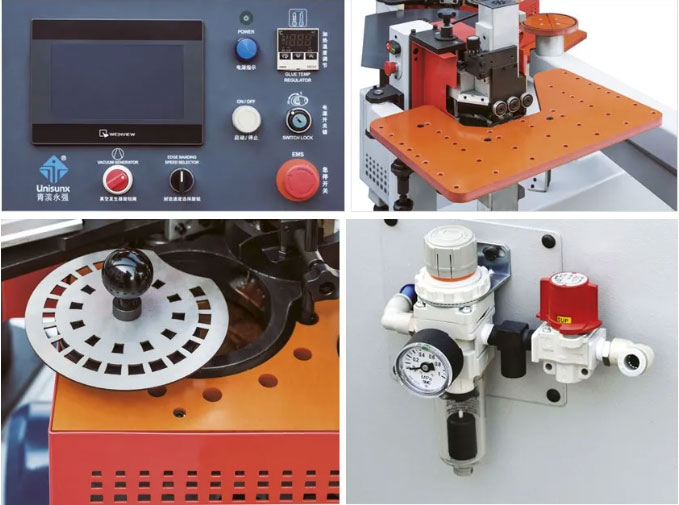

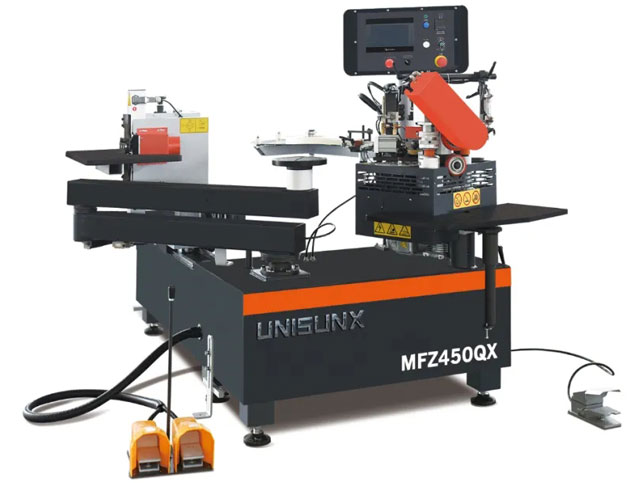

1、MFZ450QX自動曲線封邊機由封邊機、修邊機、托帶盤、真空吸盤轉臂機構和機體組成。
2、機體內設有電器箱和氣動箱，電氣操控箱安裝在托帶盤立柱上。
3、在修邊機后面的機體上設有氣源進氣用AW20-02C-A型過濾減壓閥和排氣用的VHS-20-02A型殘壓手動釋放閥組合體。
內部結構示意圖
工作原理以及應用
曲線封邊機設計用于對木質板材進行封邊、修邊作業。機器由封邊機、修邊機和真空吸盤轉臂機構組成。踏動電動腳踏開關，啟動封邊操作。封邊時送帶機構和涂膠機構自動將封邊帶傳送并涂抹上厚度均勻適中的高溫?zé)崛勰z，然后準確地將涂好膠的封邊帶傳送到封邊輥合適位置，屆時自動旋轉的封邊輥和板材自動輸送機構共同完成自動封邊。修邊時通過操作修邊機上的復合電動按鈕來控制修邊電機啟動和停止。作業時踏動氣動腳踏開關，人工將待修邊的板材插入到修邊機上下修邊導向輪中，通過觸碰修邊導向弧板與高速旋轉的修邊刀接觸來完成上下兩側修邊動作。
封邊機和修邊機各裝有一個加工小型板材的酚醛絕緣板工作臺，在使用真空吸盤轉臂機構時可以移走。
真空吸盤可在工作過程中將板材牢固地吸附在臂托上并轉動自如；轉臂可以使板材在封邊和修邊時與臂托吸附旋轉的同時將板材的整個周邊靈活貼靠在封邊輥和修邊導向弧板上。
通過控制電氣操作面板上的真空發生器旋鈕閥來開啟吸料裝置；通過踏動氣動腳踏開關來釋放臂托上的板材。
